도면 (단면도) 복층탄성포장 35T 단면도 - 덧씌우기

페이지 정보

조회 283회 작성일 25-05-16 17:25

본문

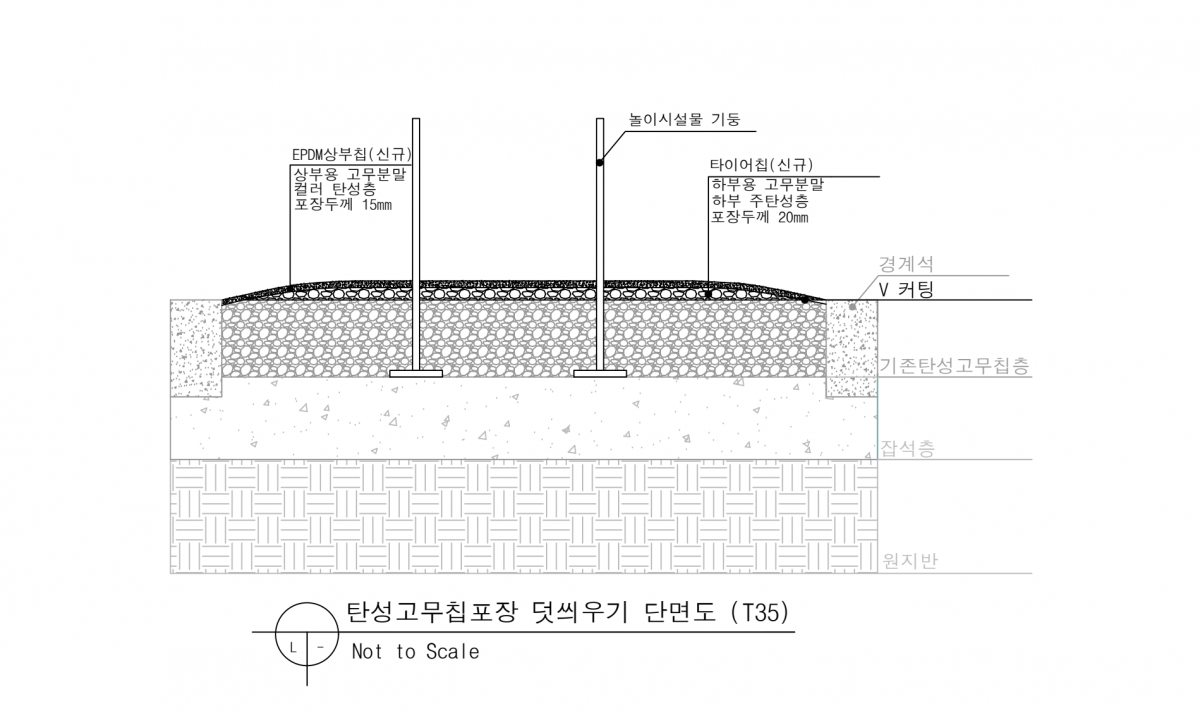

기존 탄성포장층 위에 신규 탄성포장재를 덧씌울 경우의 단면 상세도 (CAD + PDF) 입니다.


덧씌우기 현장의 경우 기존 탄성포장층의 상부레벨과 경계재료의 상부레벨이 동일해 이미 평평한 경우가 대다수이므로


가장자리 부분은 요철이 안생기게 최대한 완만한 경사로 시공하여 가장자리로 부터 일정 부분 안쪽으로 들어와서


실제 두께가 시공됩니다. 아무래도 가장자리에 들어가는 자재가 적게 소요되다 보니 가운데로 갈수록


설계두께보다는 높아지는 특징이 있습니다. (35티 덧씌우기 시공 두께 예시 - 가장자리 부분의 두께 20mm / 가운데 시설물 주변부 두께 45mm)


또한 기존 바닥재 상부에 그대로 덧씌울경우 가장자리 부분이 충격에 의해 쉽게 파손될 위험이 있으므로

적절한 두께만큼 V컷팅으로 신규포장의 옆면을 경계재료 안쪽으로 비노출 시키는 것이 중요하다고 할 수 있습니다.


시공 두께는 기존 탄성포장층의 상태에 따라 조정 가능하니 (35mm ~ 50mm 정도가 적당)


이점 참고하시어 단면도 활용 부탁드리겠습니다.
